Keine Reaktion beim Hochfahren\ Der Schutzschild leuchtet rot.(Split Fiber Laser Marker)

Zuerst stellen Sie sicher, dass Sie den Lasermarker gemäß den richtigen Verfahren hochfahren:

1. Schließen Sie das Netzkabel an Ihre Maschine und dann an eine 3-polige Steckdose an, die einen funktionierenden Erdungsdraht haben muss.
2. Erden Sie die Maschine mit dem Erdungsdraht auf der Rückseite.
3. Schließen Sie die Schutzabdeckung an die Maschine an und schließen Sie die Tür der Abdeckung.
4. Drehen Sie den Not-Aus-Schalter im Uhrzeigersinn, um ihn zu lösen.
5. Drücken Sie die grüne Taste und lassen Sie sie los. Die Taste sollte leuchten, wenn sie gedrückt wird, und erlöschen, wenn sie losgelassen wird. Sie sollten auch hören, dass der Ventilator im Inneren zu laufen beginnt.
6. Drehen Sie den Schlüsselschalter im Uhrzeigersinn, das Innere des Scankopfes sollte aktiv sein.

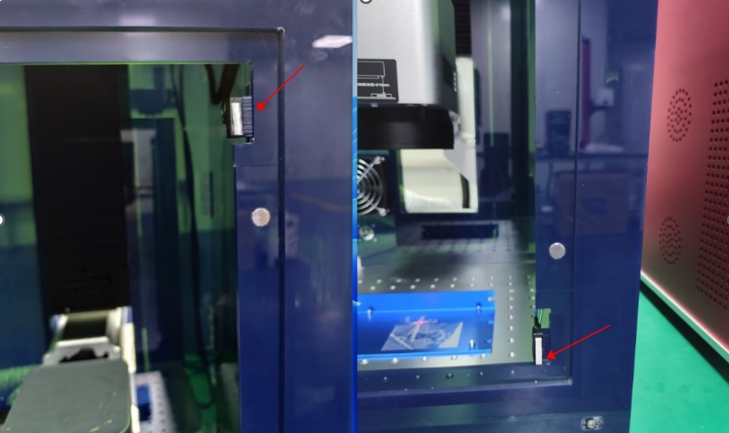

Wenn das Gerät nach Befolgung der richtigen Schritte immer noch nicht eingeschaltet werden kann, überprüfen Sie bitte, ob der Sensor der Schutzabdeckung ordnungsgemäß gesichert ist. Wie im Bild gezeigt.

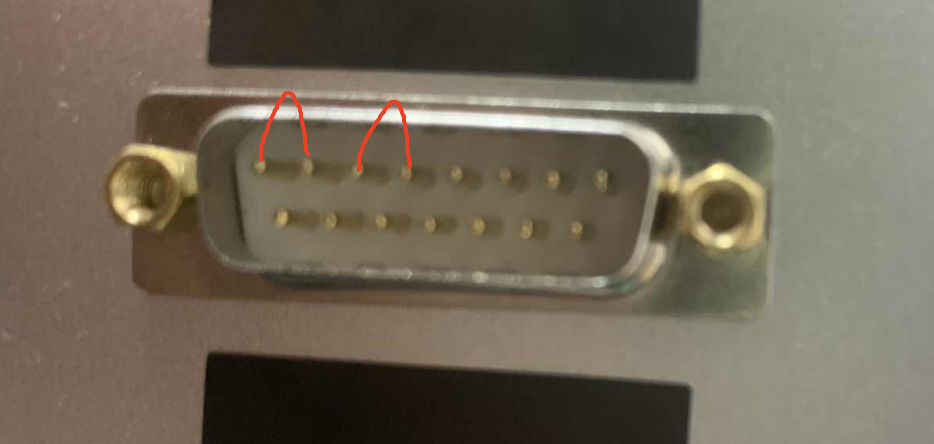

Alternativ können Sie zwei Drähte verwenden, um die Schnittstelle kurz zu schließen, wie im folgenden Diagramm gezeigt, und dann die Maschine testen, indem Sie sie einschalten.

Hinweis: dass diese Maßnahme es der Maschine ermöglicht, ohne die Schutzabdeckung zu arbeiten. Bitte tragen Sie während des Betriebs geeignete Schutzausrüstung, um mögliche Verletzungen zu vermeiden.

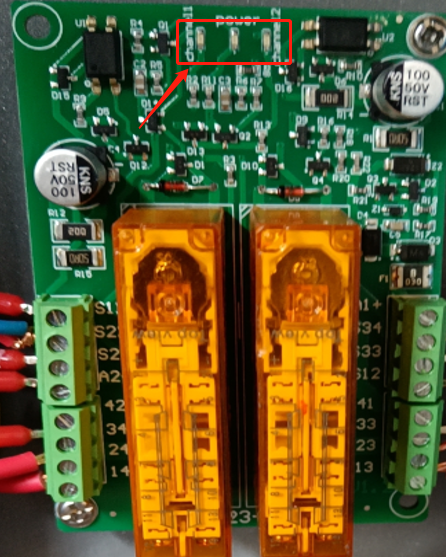

Wenn die Maschine immer noch nicht eingeschaltet werden kann, öffnen Sie bitte das Gehäuse und überprüfen Sie den Beleuchtungsstatus des Sicherheitsrelais. Normalerweise sollten nach Drücken der Reset-Taste drei Lichter am Sicherheitsrelais leuchten.

Überprüfen Sie das Sicherheitsrelais (wie gezeigt).



Das Sicherheitsrelais leuchtet nicht auf:

Messen Sie die Spannung zwischen A1 & A2.

• • Wenn es 0 ist, überprüfen Sie die Drähte zwischen der Schaltstromversorgung und dem Relais.
  • Wenn es 24V ist, ersetzen Sie das Sicherheitsrelais.

Das Sicherheitsrelais leuchtet nur eine Anzeige:

Öffnen Sie die Schutzabdeckung, kleben Sie den Türschalter mit Klebeband fest, um ihn zu deaktivieren, und messen Sie die Kontinuität zwischen S11 & S22 sowie S21 & S22 am Relais.

a. Wenn keine Kontinuität besteht, wird das Problem durch die Türsensoren verursacht.

b. Wenn ja, drücken Sie die RESET-Taste und messen Sie S33 und S34 gleichzeitig. Das Sicherheitsrelais ist defekt, wenn S33 & S34 kontinuierlich sind. Andernfalls ersetzen Sie die Reset-Taste.
