LCD des Lasernetzteils leuchtet nach Drücken der Reset-Taste nicht auf

Schauen Sie sich vor der Fehlersuche das folgende Video an und stellen Sie sicher, dass Sie die richtigen Schritte befolgen, um das Gerät zu starten:

https://drive.google.com/drive/folders/1S8X8O832zz3-ZuLerlRU4Sk5A0HtFfge

1) Stecken Sie das Netzkabel ein, schalten Sie den Kippschalter auf der Rückseite des Geräts ein, schließen Sie die Sicherheitsverriegelung an, drehen Sie den Strahlabschwächer auf die höchste Stufe und schalten Sie alle Abdeckungen aus:

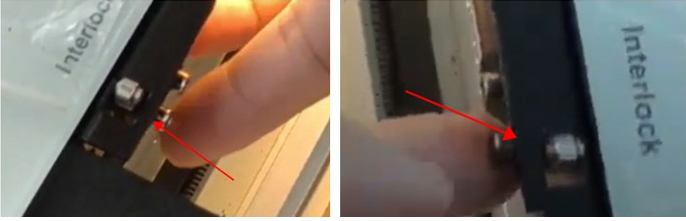

a. Die Geräteendschalter auf beiden Seiten des Geräts (siehe Abbildung 1). Wenn sie nicht richtig ausgelöst werden, können Sie ihre Höhe anhand des obigen Videos einstellen.

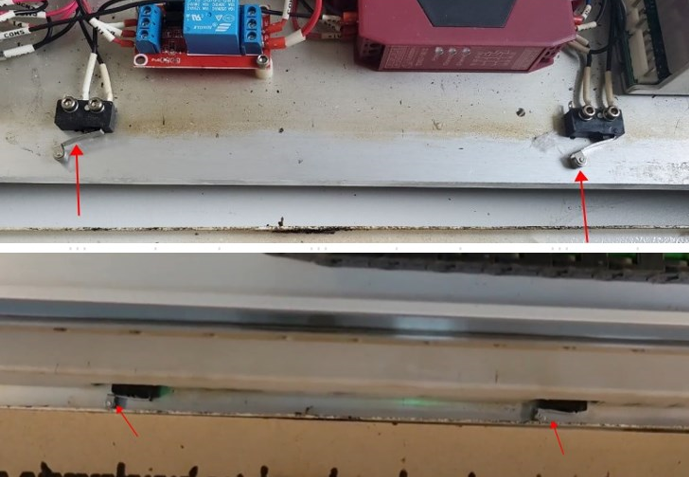

b. Die Tablettschalter (siehe Abbildung 2). Das Tablett muss richtig eingesetzt sein.

2) Drücken Sie den Not-Aus-Schalter und drehen Sie ihn zum Zurücksetzen im Uhrzeigersinn.

3) Drücken Sie den RESET-Knopf am Gerät und beobachten Sie den Status der Lampe (der Reset-Knopf sollte jedes Mal nach dem Öffnen und Schließen des Glasdeckels gedrückt werden).

Normalerweise leuchtet das Gerät nach Schritt 3 grün auf.

Falls nicht, kleben Sie bitte zwei Klebestreifen auf die beiden Geräteendschalter, um sie manuell zu aktivieren, drücken Sie die RESET-Taste bei geöffnetem Deckel und beobachten Sie, ob die Anzeige des Netzteils aufleuchtet.

Wenn die LCD-Anzeige des Lasernetzteils immer noch nicht aufleuchtet, führen Sie die folgenden Schritte zur Fehlerbehebung durch.

• Entfernen Sie die Netzabdeckung des Gravierers (siehe Video).

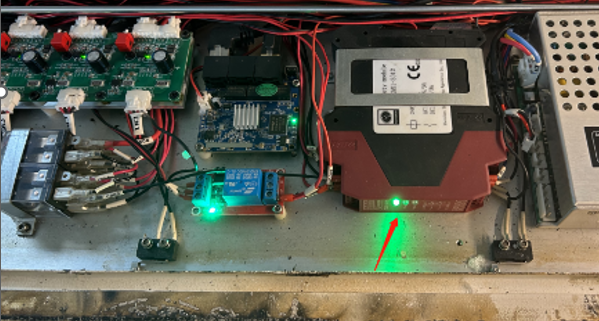

 Überprüfen Sie den Stromstatus des Sicherheitsrelais im Inneren (siehe Abbildung).

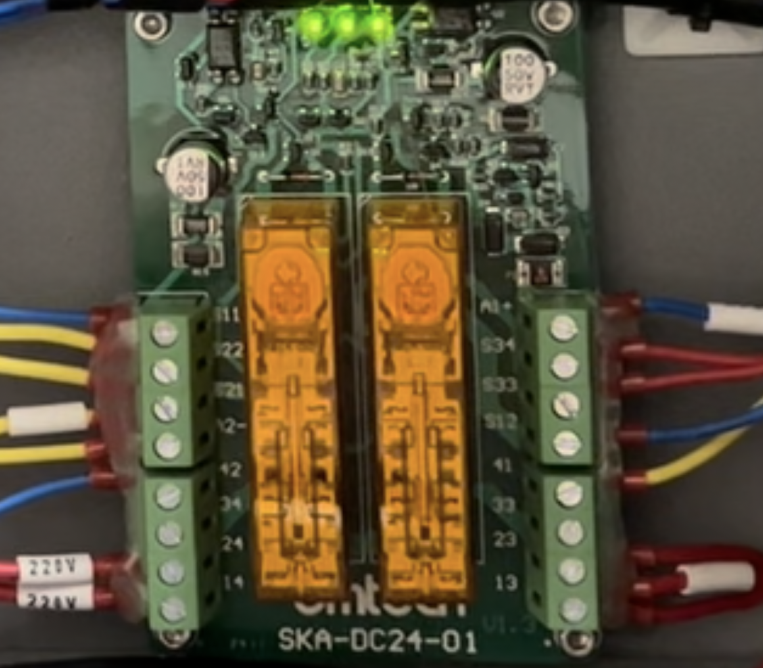

Da das Produkt angepasst wurde, könnte das Sicherheitsrelais Ihrer Maschine wie im Bild dargestellt sein.

1) Das Sicherheitsrelais ist ausgeschaltet.

Messen Sie die Spannung zwischen A1 und A2 am Relais. Wenn sie 0 V beträgt, überprüfen Sie bitte die Kabel zwischen dem Relais und dem Netzteil, falls sie nicht angeschlossen sind.

Wenn die Spannung 24 V beträgt, muss das Sicherheitsrelais ausgetauscht werden.

2) Das Sicherheitsrelais ist eingeschaltet, leuchtet aber nur mit einer Anzeige auf.

Öffnen Sie die Schutzabdeckung, kleben Sie den Türschalter und den Tablettschalter mit Klebeband ab, um sie zu deaktivieren, und messen Sie den Durchgang zwischen S11 und S22 sowie S21 und S22 am Relais.

a. Wenn kein Durchgang vorhanden ist, liegt das Problem entweder bei den Schaltern der Ablage oder bei den Türsensoren.

b. Ist dies der Fall, drücken Sie bitte die RESET-Taste und messen Sie gleichzeitig S33 und S34. Das Sicherheitsrelais ist defekt, wenn S33&S34 kontinuierlich sind. Andernfalls tauschen Sie den Reset-Knopf aus.

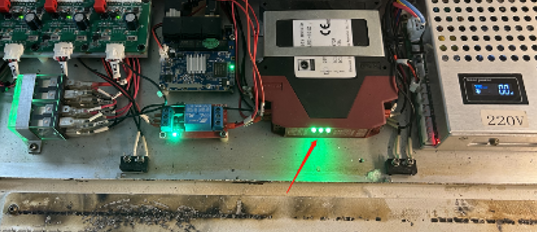

3) Das Sicherheitsrelais leuchtet mit drei Anzeigen auf.

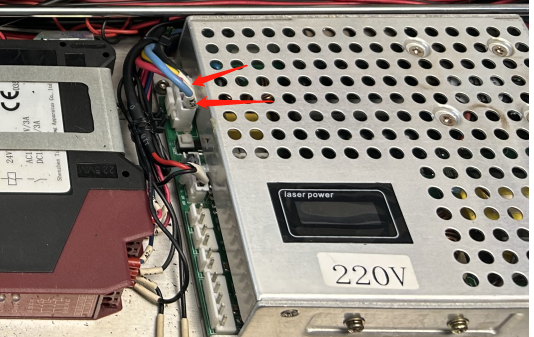

Messen Sie die Eingangsspannung des Lasernetzteils.

a) Die Spannung beträgt 220 V, das Lasernetzteil austauschen;

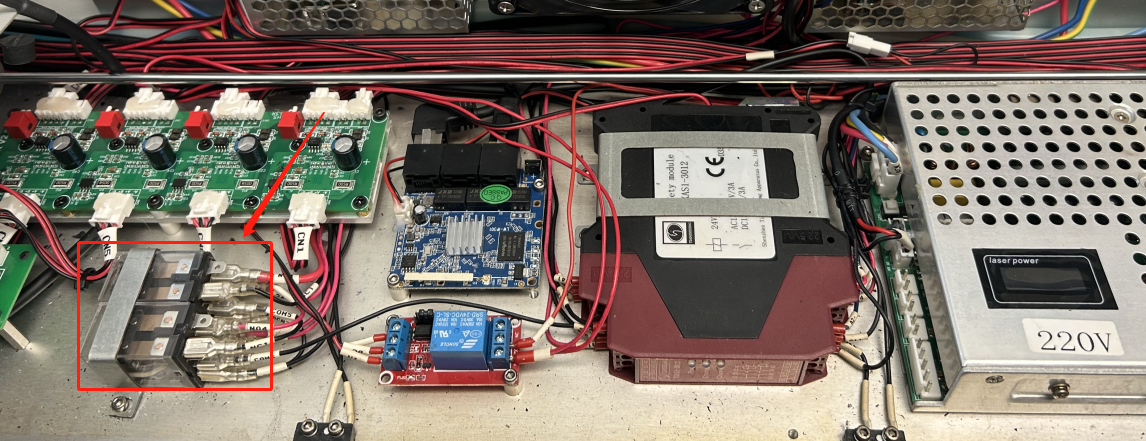

b) Die Spannung ist 0, überprüfen Sie die Kabel zwischen den Relais und dem Lasernetzteil oder tauschen Sie die Relais aus;
