Taste wird rot, nachdem "Start" angeklickt wurde

Fehlersuche:

Wenn die Taste rot wird, bedeutet dies, dass das System einen Fehler erkannt hat. Häufige Ursachen für solche Fehler sind:

• Der Wasserschutz wurde ausgelöst.
• Der Abdeckungsschutz wurde ausgelöst.
• Das Gravurmuster ist zu groß oder zu nah am Rand der Arbeitsfläche.

Fehlerbehebung:

1. Starten Sie die Graviersoftware.

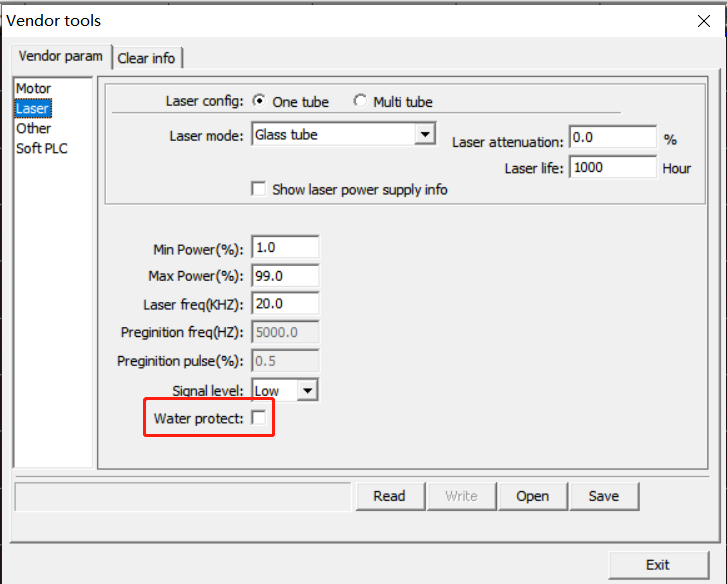

2. Greifen Sie auf die „Anbieter-Einstellungen“ zu.
3. Deaktivieren Sie den „Wasserschutz“ und bestätigen.
4. Klicken Sie auf „Start“, um die Gravur wie normal zu starten.

Wenn die Taste nicht rot geworden ist, funktioniert die Wasserschutzfunktion des Gravierers nicht richtig.

• Überprüfen Sie, ob der Sicherheitsschalter in Position ist und die Pumpe ordnungsgemäß funktioniert.
• Wenn die Wasserpumpe nicht funktioniert, führen Sie die Fehlersuche gemäß dem Artikel „Wasserpumpe funktioniert nicht“ durch.

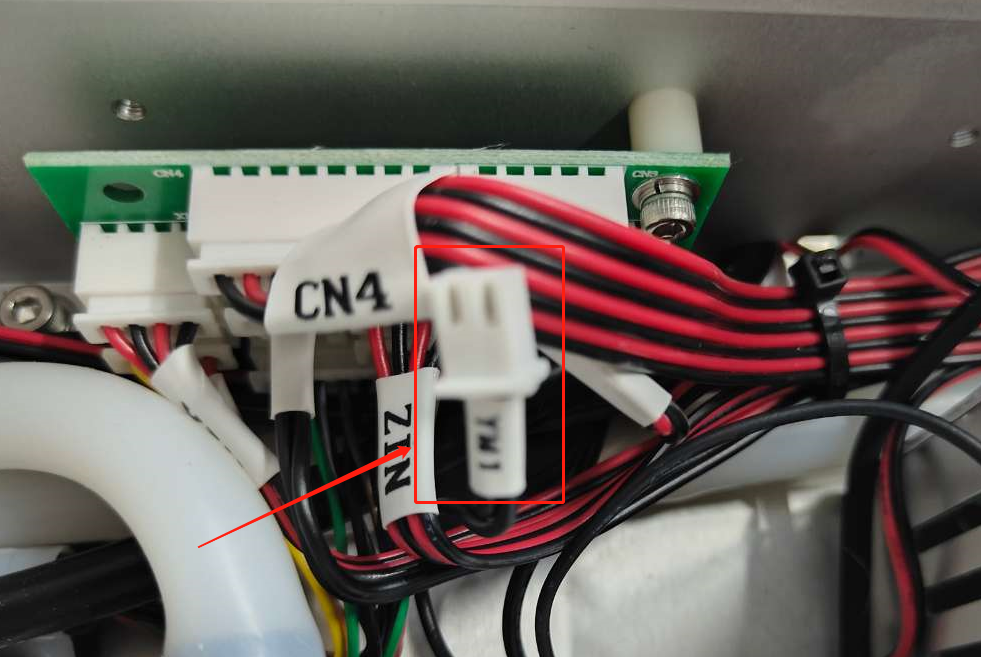

• Wenn der Sicherheitsschalter und die Wasserpumpe in Ordnung sind, aktivieren Sie den Summer Ihres Multimeters und überprüfen Sie die Durchgängigkeit des entsprechenden Wasserschutzsensoranschlusses auf der Adapterplatine.

Wenn die Durchgängigkeit normal ist:

1. Entfernen Sie die linke Seitenwand und dann die Schutzplatte der Hauptplatine.

2. Überprüfen Sie die Durchgängigkeit zwischen WP und GND am CN5-Anschluss auf der Hauptplatine.

3. Wenn die Durchgängigkeit normal ist, ersetzen Sie die Hauptplatine durch eine neue identische.
4. Wenn keine Durchgängigkeit besteht, überprüfen Sie die Verkabelung zwischen der Hauptplatine und der Adapterplatine oder ersetzen Sie die Adapterplatine durch eine neue identische.

Wenn alle oben genannten Tests normal sind und das Problem weiterhin besteht, liegt das Problem in anderen Komponenten als dem Wasserschutz. Überprüfen Sie den Abdeckungsschutz wie folgt:

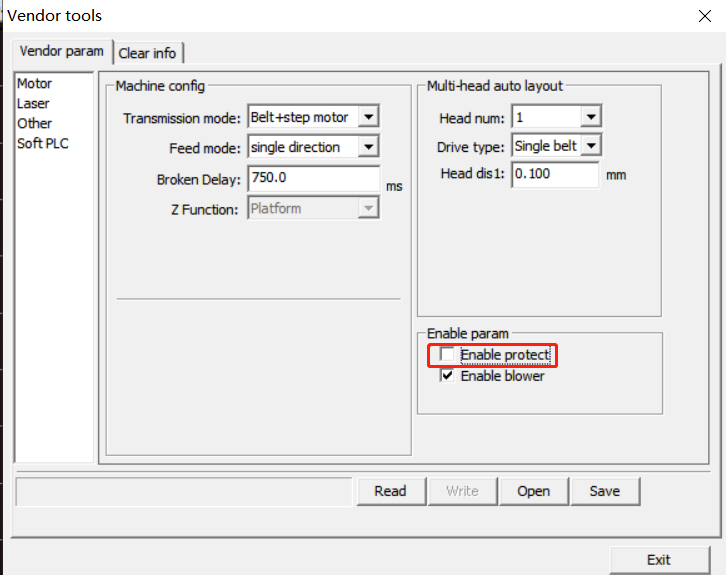

1. Greifen Sie auf die „Anbieter-Einstellungen“ zu. (Passwort: rd8888)
2. Deaktivieren Sie die Bestätigung „Schutz aktivieren“.
3. Klicken Sie auf „Start“, um die Gravur wie gewohnt zu starten.

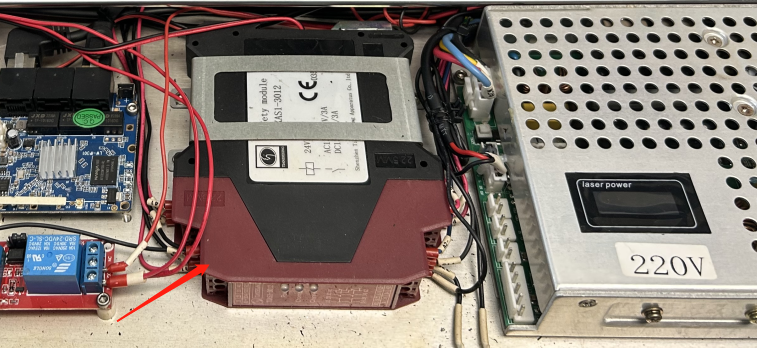

Wenn die Taste nicht rot geworden ist und das LCD des Lasernetzteils leuchtet, ersetzen Sie das Sicherheitsrelais. Wenn das LCD des Lasernetzteils nach Drücken der Reset-Taste nicht leuchtet, beziehen Sie sich auf diesen Artikel. LCD des Lasernetzteils leuchtet nach Drücken der Reset-Taste nicht

Wenn das oben Genannte fehlschlägt, aber die Taste immer noch nicht rot wird, überprüfen Sie die Größe des Musters. Stellen Sie sicher, dass es nicht zu nah am Rand der Arbeitsfläche oder sogar größer als die Arbeitsfläche ist.
